一、產品概述:

      圓片沖壓落片工序是各種器皿生產的最基本過程，需要耗費大量的人力物力進行生產，如何節約成本、提升效率和品質，都是廠家關注的問題，我們的產品特別適合寬幅的、厚的卷料的加工生產，在國內外只有極個別企業制造研發該類產品。

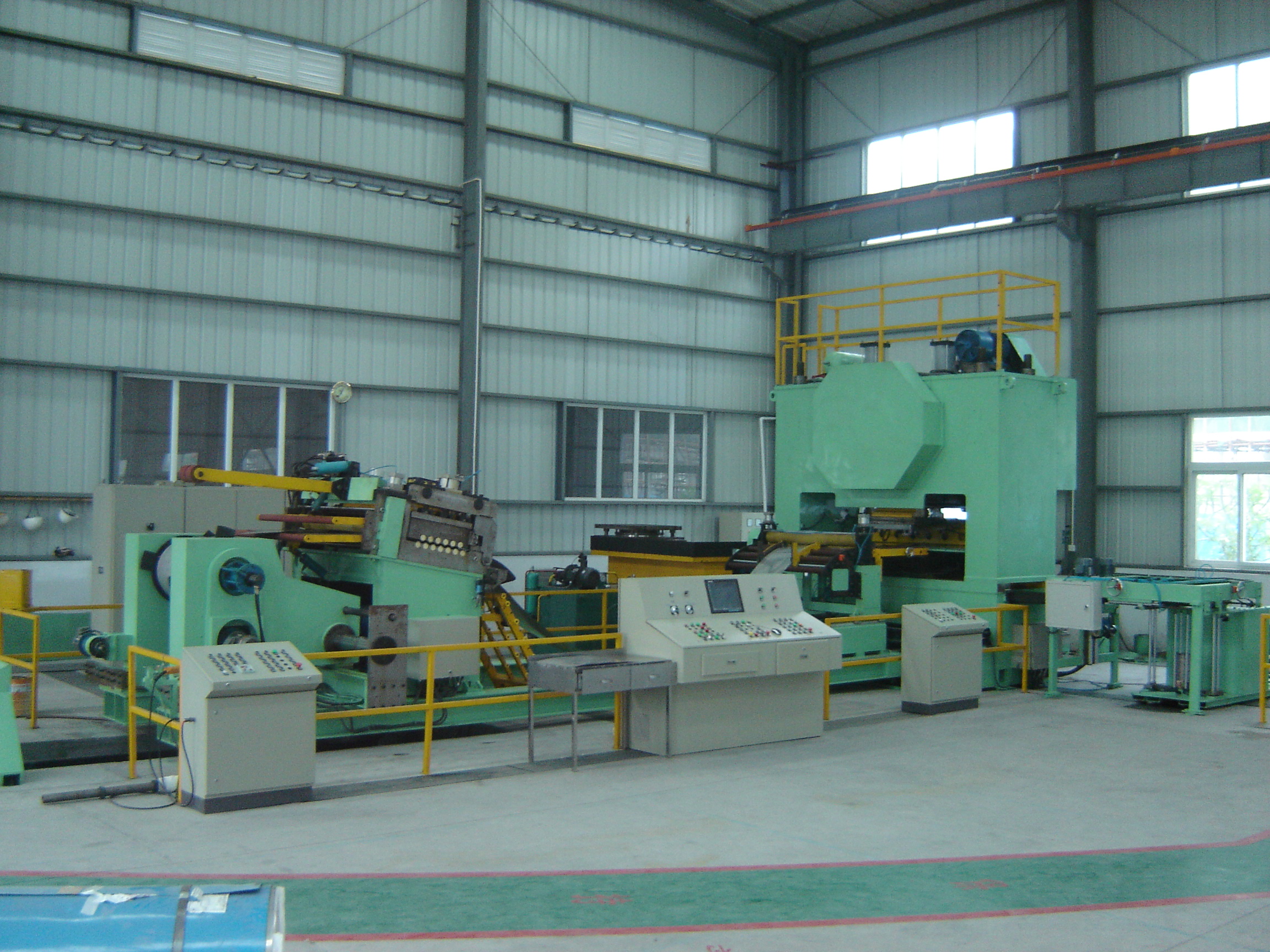

      數控不銹鋼(鋁)圓片落料線，是我公司專為炊具生產企業和不銹鋼(鋁)材供應商設計制造的自動化生產線，以滿足這些企業大量的圓片毛坯生產需求，該設備可根據卷材寬度和圓片直徑自動選擇最適合的排樣方式，提高了材料利用率，使材料利用率達到80%以上，遠遠優于其它圓片落料方式。

二、專利證書：

三、主要組成設備:

      上料臺車、開卷機、校平機、送料機、擺動單元、專用閉式單點機械壓力機、碼垛裝置、液壓系統、電氣控制系統等。

四、圓片落料線技術特點:
      ◎本線能利用卷料直接進行圓片生產，不需要進行卷料的縱剪和橫切處理，減少了生產工序，降低了生產的成本，減少了損傷卷料表面的可能。
      ◎本線充分利用卷料的寬度，采用高精度伺服電機驅動系統控制，使圓片間距和圓片到料邊的距離減少到最小，從而減少廢料量，提高了材料利用率。

      ◎生產速度可達到每分鐘40-55片，提高了生產效率。

      ◎由于采用模塊化的模具設計，當轉換圓片生產規格時，轉換時間可以減少到15分鐘以內。可生產圓片的直徑范圍從90mm到900mm。
      ◎先進的開卷系統、六重式校平機、高剛性的機械壓力機、自動碼垛系統等，保證了圓片產品的高質量。


五、設備部件：
      上料系統：雙儲料架設計，最大卷重15000干克。

      開卷機:卷內徑508和610，雙錐式結構，可對中調整。

      校平機:十三輥，六重式，上輥組可以掀起，方便清洗。

      送料系統: X、Y軸雙向送料，采用伺服控制系統控制送進步距。

      壓力機:機械傳動，小滑塊，低能耗；寬立柱間距，適合帶料擺動沖壓。

      碼垛機構:特殊的托料和堆垛設計，防止不銹鋼(鋁)圓片劃傷。

      控制方式:利用Profibus -DP高速通訊系統，將工業PC機、PLC、伺服控制系統、位置檢測編碼器等有機結合，形成一個強大的信息公共通道系統；由工業PC機的控制軟件對設備進行實時控制，可實現料型的優化排樣、系統操作、自我診斷等，并加裝了遠程監控系統進行遠程維護。

六、控制技術:

      1、通過I/O接口和強大的控制軟件，構成一套開放的、靈活的自動控制系統。

      2、現代化的、宜人的控制接口使系統操作簡單，參數輸入方便。

      3、利用標準的調制解調器和互聯網來連接，實現遠程監控。

      總之，我們提供全面圓片落料處理方案，效率高，圓片沖壓次數達到40-60次/分；材料利用率高，損耗少；產出的圓片沒有劃傷、油跡、毛刺等缺陷，可以滿足高端用戶的需求，最適合多品種、小批量圓片產品的生產。

      我們已經為不銹鋼炊具、鋁加工、鋼材配送等行業生產制造了40多臺設備，而且產品出口到了土耳其、巴西、印度、尼日利亞等國，目前我們也在將該產品推廣到汽車零部件行業，向汽車鋼制輪輻、離合器等，市場前景依然廣闊。
